変種変量・多品種少量時代のスマート治具

投稿日時: 2026/06/29 14:00

更新日時: 2026/07/27 14:12

特集

原材料価格の高騰や人手不足、さらには自動車業界の投資先送りなど、日本の製造業を取り巻く市場環境は激変している。激しい需要変動に対応するため、現場では「変種変量・多品種少量生産」への移行が急務となる中、「治具」と「前後工程」が改めて注目されている。　

製造業の現場を最も悩ませているのが、製品ライフサイクルの短命化と、それに伴う多品種少量生産へのシフトだ。かつてのように「同じものを大量に作れば安くなる」という時代は終わり、顧客の多様なニーズに応じたカスタマイズや、小ロットでのタイムリーな供給が市場から厳しく求められている。

この市場動向は、工場の生産ラインに「頻繁な段取り替え」という重荷を課す。品種が変わるたびに機械の設定を止め、何時間もかけて調整していては、工場の稼働率は著しく低下してしまう。

ここで威力を発揮するのが、現代型の「共通治具」や「モジュール治具」である。ベースとなる土台（治具）は共通化し、ワークと接するアタッチメント部分だけをワンタッチで交換できるようにすることで、段取り替え時間を従来の数分の一に短縮する。市場の激しい品種変動に生産ラインを追従させるため、治具の柔軟性は今や企業の競争力そのものとなっている。

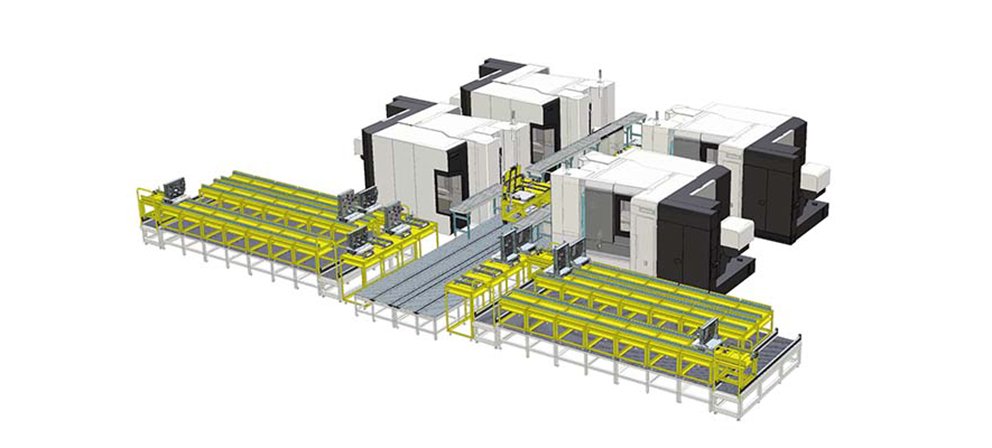

多品種少量生産にも対応する工程間搬送システム（オーケイエス）

自動車のハイブリッド・電動化や、環境対応に伴う製品の軽量化という市場トレンドも、治具と「前工程」の関係に大きな変化を迫っている。

昨今のクルマ作りにおいては、薄肉のアルミ鋳造品や、ハイテン材、CFRPといった新素材の採用が急増している。これらの素材は軽くて強い反面、前工程でのプレスや成形時にスプリングバックや歪みが生じやすいという特性を持つ。

前工程から流れてくるワークの寸法や形状にバラつきがあると、従来の硬直した治具では対応できない。無理にクランプすればワークが変形し、後段の加工で寸法不良を起こす。最悪の場合、高額な治具や工作機械の破損を招く。

こうした課題に対し、最先端の現場では「スマート治具」の導入が進む。治具内部にセンサーを組み込み、前工程から流れてきたワークの微妙な歪みや寸法差をセット時に瞬時に検知。最適な圧力でクランプを自動制御したり、工作機械側に「前工程のバラつきに応じた加工位置の補正データ」をフィードバックしたりする取り組みだ。前工程の課題を自工程の治具で吸収する、デジタル技術と融合した連携が始まっている。

■自動化の一歩先へ

国内の構造的課題である生産年齢人口の減少と、それに伴う現場の熟練技術者不足も、治具の役割を大きく変えつつある。特に、製品の最終品質を担保する後工程（検査・組立）における省人化は待ったなしの状況だ。

後工程を自動化・ロボット化する際、最大のボトルネックとなるのが、自工程の治具からワークを取り外す「脱着」と、次工程への「搬送」のプロセスである。手動のネジ止め治具では、ロボットによる自動脱着は不可能に近い。そのため、油圧やエアシリンダ、電磁チャックなどを駆使した「自動クランプ治具」への置き換えが急速に進む。一瞬で確実な脱着を可能にすることで、ロボットアームとの親和性を高め、後工程へのスムーズなワーク供給を実現している。

さらに、市場からのトレーサビリティ要求の高まりに対応し、治具そのものが「検査装置」としての役割を兼ね備えるケースも増えている。加工と同時に、治具に内蔵されたタッチセンサーやカメラが製品の重要寸法の合否を判定し、データをサーバーに転送する。

これにより、後工程での外観・寸法検査の負担を劇的に軽減し、不良品を絶対に後工程へ流さない「自工程完結」の体制を強固にしている。

原材料費やエネルギーコストが高騰する中、どこの企業も「無駄なコスト」を極限まで削る必要に迫られている。ここで現場が陥りがちなのが、自工程だけのコストや効率を最適化し、前後工程に負荷を押し付ける「部分最適」の罠だ。

市場で勝ち残るための「全体最適」を生むには、前工程（調達・粗加工）、自工程（治具設計・加工）、後工程（組立・検査）の3者が机を並べる「三位一体のフロントローディング」が不可欠と言えよう。

育良精機、自動盤の後工程を一貫対応

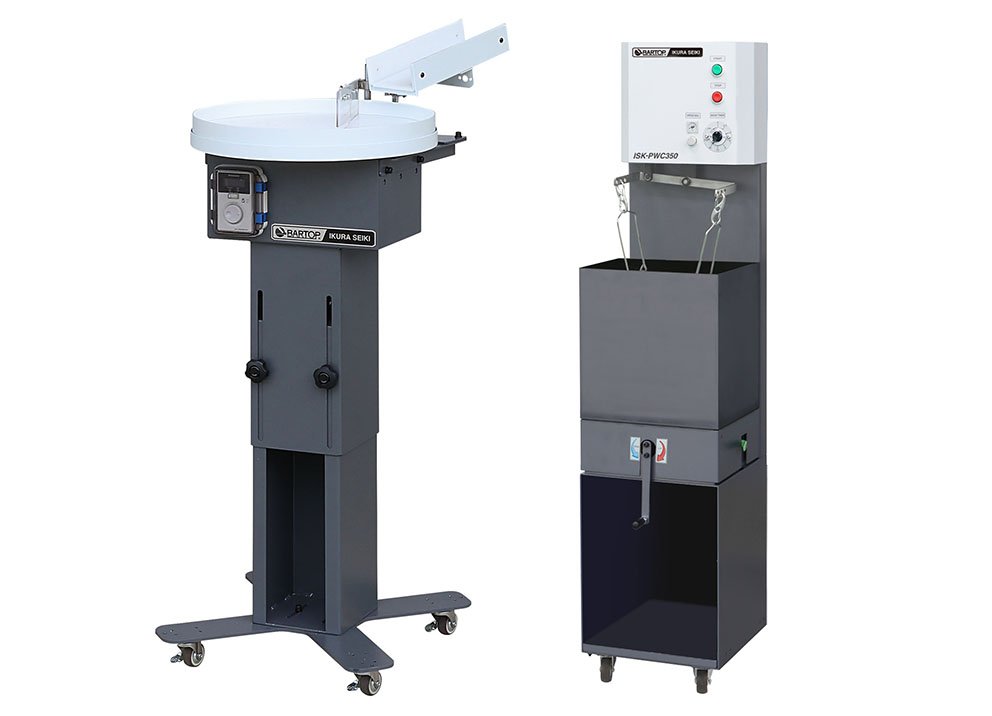

【写真左】パーツセーフティレシーバー「ISK―PSR」。テーブルサイズは直径400~1000㎜の5サイズを用意

【写真右】パーツウォッシュクリーナー「ISK―PWC350」

育良精機は、旋盤加工の後工程を担う周辺機器として、回収から洗浄・仕上げまでを一貫して行える製品を多数展開している。パーツセーフティレシーバー「ISK―PSR」は、加工機から排出されるワークを落下や衝突による傷・打痕から守る。回収テーブルは脱着式で、外すと次工程に簡単に運ぶことができる。

洗浄・清掃工程には、パーツウォッシュクリーナー「ISK―PWC350」やパーツブロークリーナー「ISK―PBC」シリーズを用意。ISK―PWC350はワークをカゴに入れボタンを押すだけで自動洗浄でき、作業工数と洗浄ムラを抑制できる。洗浄方式には揺動・バブル・両用を揃える。ISK―PBCはワークにブローを吹き付けた瞬間、跳ね返るミストや切粉を瞬時に本体下部のタンクへと吸い込む。飛散がほぼゼロとなるため、現場の汚れを心配せずにブロー作業ができるようになる。また、電源不要のエア駆動方式のため、既存のコンプレッサーに接続するだけで使用可能だ。（日本物流新聞2026年7月25日号掲載）

カネテック、段取り効率化と高精度加工を両立　

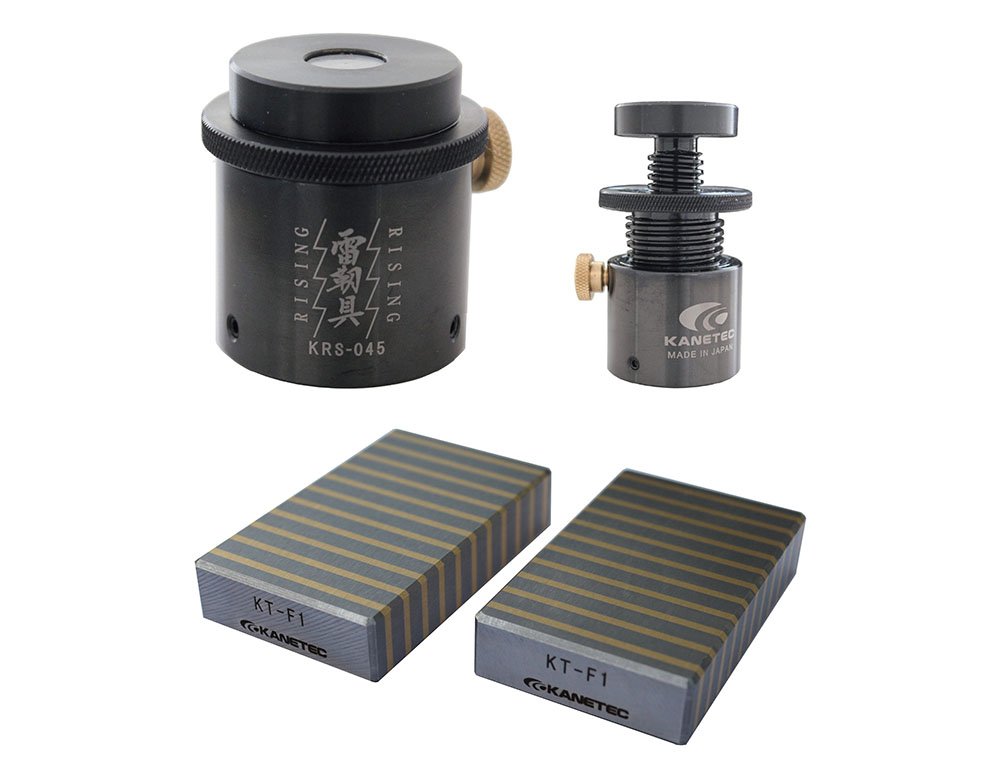

【写真上】ハンディサポートジャッキ「雷靭具」と「追加工フリーチャックブロック」

【写真下】追加工フリーチャックブロック

磁気応用機器を手掛けるカネテックが展開する、機械加工・測定用ハンディサポートジャッキ「雷靭具（ライジング）」シリーズは、精密加工現場の段取り効率化と品質向上を支える定番治具だ。

同製品は、複雑な形状のワークを切削・測定する際、中空部に生じるビビリや歪みを抑制するための補助ツール。最大の強みは特許取得済みの独創的な連動機構にあり、可動ボルトを回すだけで支えボルトが連動して上下する。ツマミ一つで両ボルトを同時に強固にロックできるため、従来は両手を要した高さ調整が片手でスピーディーに完了する。

また、ワーク接触面が回転しない構造のため、対象物を傷つけない点も現場の信頼を得ている。多様な加工スペースに対応するため、2種類のスペックを展開する。先行発売された汎用性の高い「標準タイプ（KRS―045）」は、高さ49~82ミリの中空範囲に対応。許容支持力は4kNを誇り、スムーズな調整が可能な角ねじを採用している。

一方、ユーザーの要望から追加された「低床タイプ（KRS―L045）」は、30~39ミリの狭い隙間に特化。許容支持力は2kNで、細目ねじの採用により、極小スペースでの微細な伸縮調整を可能にした。質量は標準が約0.35キロ、低床が約0.25キロと、いずれも軽量コンパクトな設計となっている。

同じく磁気を利用した治具で好評を博しているのが「追加工フリーチャックブロック」だ。

同製品は、加工現場にあるマグネットチャックの上に載せて磁力を誘導し、ワーク（被削材）を吸着固定する治具だ。最大の特長は、ユーザーが自社の加工ラインに合わせて、ブロック自体を自由に切削や穴あけ（追加工）できる点にある。

従来のブロックはボルト締めやハンダで接合されていたため、削ると破損や液漏れのリスクがあった。しかし、同社は独自の特殊接合技術により、内部構造の完全な一体化に成功。これにより、丸棒用のV溝加工や複雑な異形部品に合わせた段差加工、エア通し用の穴あけ加工までもが制限なく行える。　これまでバイスで1個ずつ固定していた変形しやすい薄物や異形ワークも、このブロックを形状に合わせて削れば、磁力による複数個の同時吸着・一括加工が可能になる。

ムラキ、高速加工対応のバリ取りホルダ

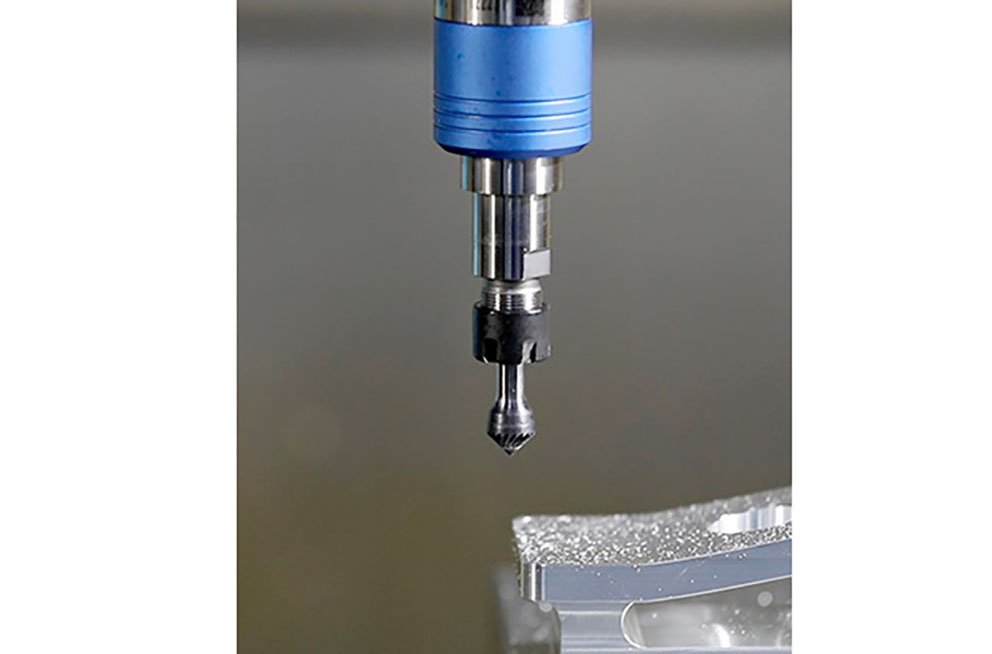

でばりんMC

工作機械や産業用ロボット向けの倣（なら）いバリ取りホルダ「でばりん」は、バリ取り工程を完全自動化し、均一な品質と加工時間の短縮を両立する。

同製品の最大の特徴は、本体に10ミリの伸縮ストロークを持つ「テンション調整機構（フローティング機構）」を内蔵している点にある。

従来の固定式ホルダでは、ワーク（加工物）の寸法誤差や複雑な曲面、傾斜に対して刃先が追従しきれず、削りすぎや削り残しが発生してしまっていた。しかし、「でばりん」は複雑な形状のワークに対しても、ツールを一定の圧力でワークに「ならわせながら」加工を進めることが可能。これにより、人の手による繊細な感覚を機械上で再現し、均一で滑らかな美しいバリ取り・面取り仕上げを実現する。

ラインナップには、マシニングセンタやNCフライス盤、各種専用機でそのまま手軽に使用できる「でばりんMC」や、自動化ラインに対応した「でばりんRB」を用意。また、加工する部位に合わせて、押し付け方向に縮む「表バリ用」と、引き上げ方向に伸びる「裏バリ用」の2つのアプローチに対応する。

最高回転速度は1万5000回転まで対応。同社の展開するMRA超硬バーやブラシといった多彩な工具を組み合わせることで、高効率な加工を実現する。

さらに、標準で3種類の強さのバネやプリロードカラーが付属しており、ワークの材質（金属からプラスチックまで）やバリの大きさに合わせて現場で簡単に保持力を調整・カスタマイズできる設計となっている。
